光纤快速连接器（预埋式）

光纤活动连接器，俗称快接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件

一般结构

产品分类和结构要求

1.1 用于FTTx光缆网络的光纤现场连接器为SC型，可以和标准的SC适配器匹配。

1.2 按照插针体端面形式划分，可分为PC（含UPC）和APC两种类型。

1.3 按照安装场合划分，光纤现场连接器可分为如下两种类型：

插头型：用机械方式在光纤或光缆的护套上直接组装的活动连接器插头。插座型：由一个光纤现场连接器插头和一个适配器组成的活动连接器插座。光纤现场连接器插头和适配器可以为分离式结构，也可以为一体化结构。

1.4 光纤现场连接器应预埋单模光纤，连接器的端头应在工厂预先抛光，无需在施工现场研磨和胶合。PC型现场连接器的端头应在工厂抛光为PC或UPC球面，APC型现场连接器的端头应在工厂抛光为APC斜面，以保证连接器的端面质量和良好的反射性能。

1.5 光纤连接器应适合于对250微米预涂覆光纤的端接，也可与900微米紧套光纤匹配。

1.6 光纤连接器应适合于在尺寸为2.0×3.0mm的蝶型引入光缆的外护套上直接组装。

1.7 连接器应免用或少用专用工具，必要情况下可自带压接工具，施工时只需配备光纤剥线器和光纤切割刀等普通工具，不需要使用其它有功耗或结构复杂的工具。

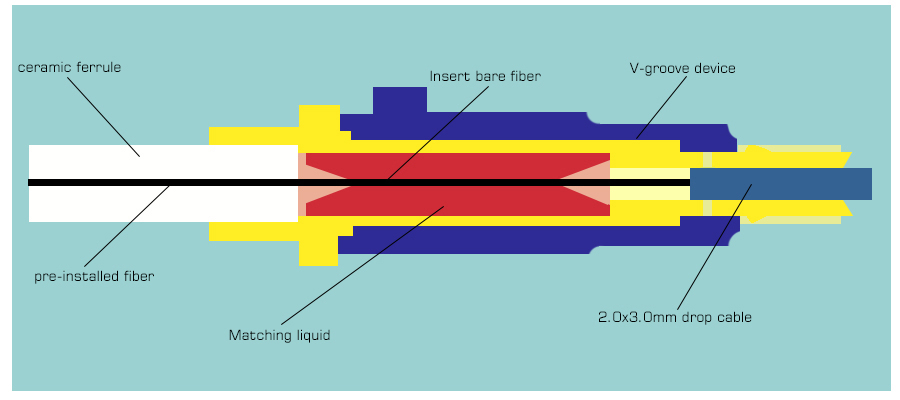

结构图：

预埋式SC 快接常推几款：

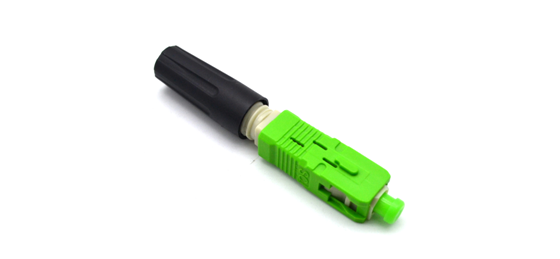

1:5503

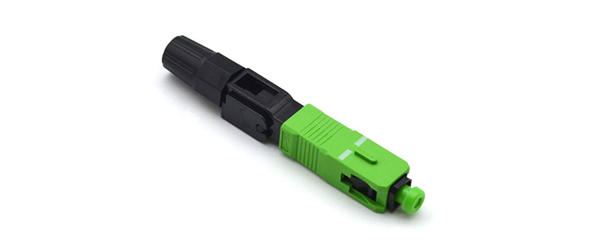

 2:5504

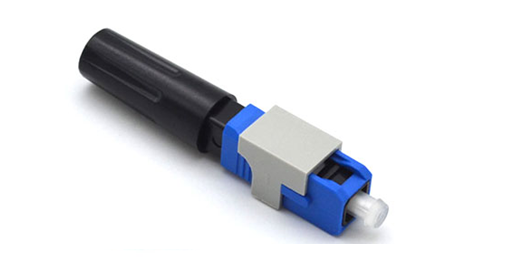

 3:6001
